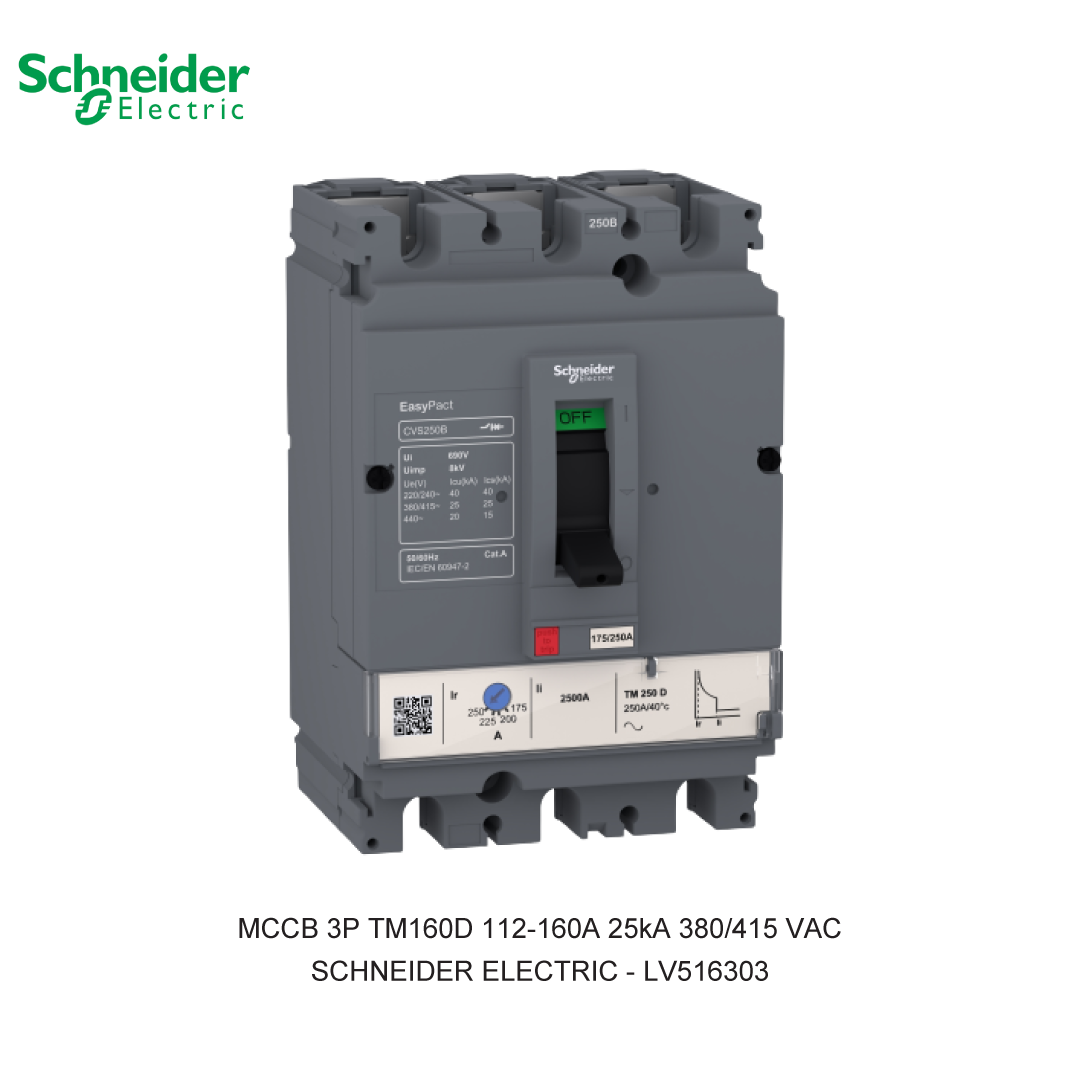

MCCB 3P TM160D 112-160A 25KA 380/415VAC

Moulded Chase Circuit Breaker (MCCB) adalah salah satu komponen elektrikal yang berfungsi sebagai pengaman dan pemutus arus ketika terjadi arus pendek (korsleting) atau kelebihan beban (overload) yang dapat menyebabkan kerusakan pada motor listrik dan kebakaran karena percikan api. MCCB lebih populer dipakai sebagai pengaman untuk instalasi listrik dalam skala besar, contohnya dipakai untuk mall, pabrik, perkantoran, dan berbagai industri lainnya. MCCB biasanya menggunakan 3 phase, karena hanya digunakan sebagai pengaman untuk motor listrik pada dunia industry. MCCB juga memiliki beberapa pilihan Pole yaitu, 1 Pole, 2 Pole, 3 Pole dan 4 Pole.

Karakteristik pada Moulded Chase Circuit Breaker (MCCB) :

• Menggunakan 3 phase.
• Rating Ampere 100A – 1000A
• Network frequency : 50/60 Hz
• Menggunakan Thermal Magnetic
• Bisa diatur menjadi Fixed atau Adjusment

Fungsi utama MCCB (Molded Case Circuit Breaker) adalah sebagai alat proteksi pada sebuah peralatan listrik terhadap short circuit (korslet) atau kelebihan arus listrik (overload) sehingga terhindar dari kerusakan dan terbakar. Perangkat MCCB dilengkapi dengan fitur temperature sensor dan arus sensor sehingga perangkat ini mampu bekerja secara otomatis berdasarkan kondisi arus dan temperature. Pada umumnya MCCB memiliki fungsi lebih besar dari MCB karena spesifikasinya yang lebih besar dan menggunakan 3 phase. Oleh karena itu perangkat ini hanya digunakan sebagai proteksi untuk motor listrik pada dunis industri.

Schneider MCCB EasyPact CVS 100/160/250 B/F/N dengan TMD

• Arus Nominal (In) : 100 A/160 A/250 A
• Kapasitas Pemutusan : B (25), F(36) dan N (50) kA pada 380/415 VAC.
• Ics = 100% Icu.(1)
• Trip unit :
  • TMD : Thermal Magnetic (adjustable 0.7 - 1 x In)
    Untuk proteksi beban distribusi.
• Fixed type, front connection.
• Memenuhi standar IEC 60947-2

Untuk unduh datasheet produk, silakan klik disini!

ListrikKita.com menjual beberapa brand yaitu, Schneider Electric, ABB, Siemens, Fuji Electric, LS Electric, Nidec, Socomec, L&T, Ducati Energia, Chint, Hager, Nader, Axle, Lifasa, Himel, APC, Hensel, Philips, GE Current, Simon, Hannochs, Nusa, Gesits, U-Winfly, Hioki, TAC, Imou, Airquality, Legrand, Mennekes, Epcos, Safe-D-Lock, Leroy Somer, Allen-Bradley, Sunfree, Secure, Telergon, Circutor, OPT, CIC, PM, Supreme, Kabelindo, Kabelmetal Indonesia, Alpha, Selis, Telemecanique, Trafindo, Esitas, BOSS, B&D Transformer, Asco, Secure, Howig, Onesto, Veloce dan masih banyak lagi.

Anda dapat berbelanja dengan aman di ListrikKita.com karena semua barang yang kami jual dijamin 100% asli, bergaransi resmi dan dapat disertai dengan surat keaslian barang. Untuk dapatkan harga MCB terbaik dan informasi lebih lanjut bisa menghubungi tim sales atau marketing kami silakan klik disini. Selamat berbelanja.

EasyPact CVS160B is a 3 poles 3d fixed circuit breaker with a high level of performance and cost-saving functionality. It is an optimal choice for small and medium-sized buildings protection applications. The breaking capacity (Icu) is 25kA rms at 415VAC 50/60Hz. The operational voltage is 440VAC 50/60Hz. This product embeds a 160A rating thermal-magnetic trip unit (TMD). TMD trip unit provides an adjustable thermal overload protection and a fixed magnetic protection. This 3 poles version (105mm x 161mm x 86mm) comes with a variety of optional functions and accessories. EasyPact CVS160B is compliant with international standards (IEC 60947, CCC, EAC). It can be installed in class II insulation switchboards as it is a class II front face device (IEC 60664-1).

Specification

Type of electrical connection of main circuit	Screw connection
Complete device with protection unit	TRUE
Type of control element	Toggle
DIN rail (top hat rail) mounting optional	FALSE
Number of auxiliary contacts as change-over contact	0
Overload release current setting	0…160 Ampere
With switched-off indicator	TRUE
Rated permanent current Iu	160 Ampere
Rated voltage	440 Volt
Position of connection for main current circuit	Front side
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz	25 kiloampere
Number of poles	3
With integrated under voltage release	FALSE
Motor drive integrated	FALSE
Power loss	14.08 Watt
Integrated earth fault protection	FALSE
Adjustment range undelayed short-circuit release	1250 Ampere
Degree of protection (IP)	IP40
Motor drive optional	FALSE
Device construction	Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting	FALSE

Documents

• Catalog - EasyPact CVS Molded-case Circuit Breakers and Switch-disconnectors - Catalog
• Instruction sheet - Instruction sheet of EasyPact CVS100-250 & Acc.
• Environmental Disclosure - PEP_EasyPact, CVS 100-250A - CVS250F TM250D 3P3D
• How to video - How to install MN MX-05
• Circularity Profile - Eoli_EasyPact, CVS 100-250A, CVS250F TM250D 3P3D
