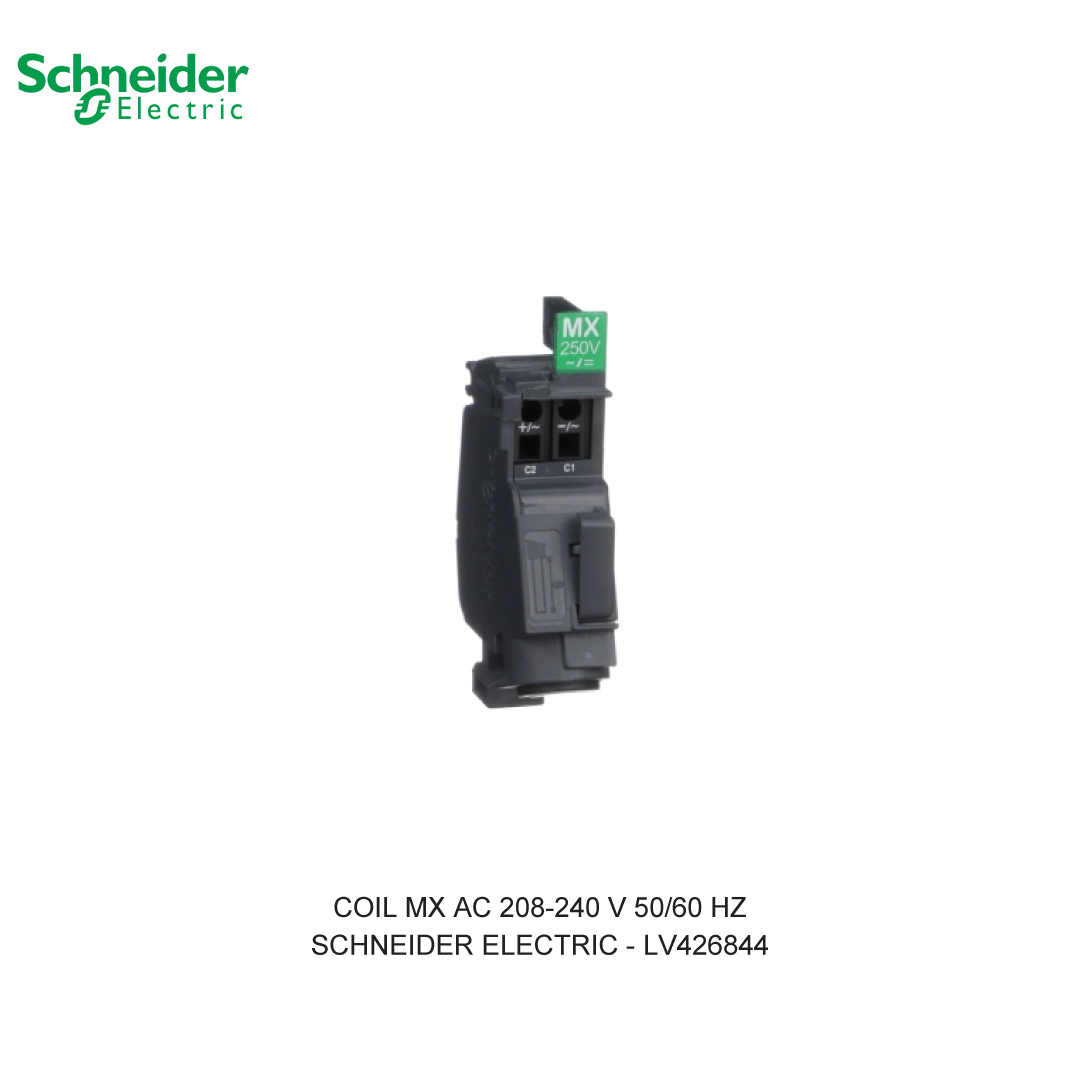

COIL MX AC 208-240V 50/60HZ

Untuk unduh datasheet produk LV426844 COIL MX AC 208-240V 50/60HZ, silakan klik disini!

Karakteristik Teknikal:

• Kode Produk: LV426844
• Merek: Schneider Electric
• Nama Produk: COIL MX AC 208-240V 50/60HZ
• Deskripsi: ACCESSORIES EASYPACT EZC, CVS & COMPACT NSX, NSXM SCHNEIDER ELECTRIC - LV426844
• Rentang: ComPact
• Rentang produk: ComPacT NSXm generasi baru
• Nama singkat perangkat: MX
• Jenis produk atau komponen: Pelepasan tegangan
• Aplikasi perangkat: Kontrol
• Jenis kontrol: Standar
• Waktu respons: < 50 ms
• Terminal koneksi tambahan: Spring
• Garansi: 12 bulan

Schneider Electric ComPacT NSXm generasi baru

Generasi baru pemutus sirkuit ComPacT memiliki desain inovatif all-in-one. Dengan pemasangan yang menghemat waktu dan biaya serta konektivitas yang lebih baik, dengan alat bantu nirkabel barunya, alat ini akan sangat cocok untuk semua proyek Anda. Pemutus sirkuit casing cetak (MCCB) ComPacT NSXm tersedia dalam satu ukuran dan dioptimalkan untuk ruang kecil.

• Arus terukur: 16 hingga 160 A
• 95 tingkat kapasitas pemutusan
• 3 atau 4 kutub
• Perlindungan termal-magnetik
• Opsi perlindungan arus sisa terintegrasi dalam pemutus sirkuit
• Kemampuan pemasangan rel DIN dan pelat bawaan, mampu beroperasi di posisi pemasangan apa pun
• Konektor EverLink™ untuk kabel polos
• Alat bantu yang dapat dipasang di lapangan dan tipe pegas yang terlihat dari luar

Anda dapat berbelanja dengan aman di ListrikKita.com karena semua barang yang kami jual dijamin 100% asli, bergaransi resmi dan dapat disertai dengan surat keaslian barang. Untuk dapatkan harga terbaik dan informasi lebih lanjut bisa menghubungi tim sales atau marketing kami silakan klik disini. Selamat berbelanja.

This standard MX shunt trip is used on Compact NSXm and PowerPact B devices. This auxiliary is used for emergency off or failsafe remote opening applications. It is a one click spring type auxiliary for quick and easy installation, visible from the front face of the device. This MX auxiliary has a 220/240VAC 50Hz, 208/240/277VAC 60Hz or 250VDC rated voltage. It trips the circuit breaker when the control voltage rises above 70% of its rated value. It complies with IEC 60947-2 standard. Compact NSXm and PowerPact B embed either 1 MN or 1 MX coil.

Specification

Rated control supply voltage AC 50 Hz	220…240 Volt
Suitable for motor safety switch	FALSE
Rated control supply voltage AC 60 Hz	208…277 Volt
Type of electric connection	Spring clamp connection
Suitable for power circuit breaker	TRUE
Suitable for off-load switch	TRUE
Power consumption	5 Watt
Suitable for overload relay	FALSE
Number of contacts as normally open contact	0
Number of contacts as change-over contact	0
Rated control supply voltage DC	250 Volt
Voltage type for actuating	AC/DC
Number of contacts as normally closed contact	0

Documents

• Declaration of conformity - EU-DoC-PB16091202C_PowerPacT B
• Circularity Profile - Standard shunt trip release MX, ComPacT NSXm, 250VDC, 220/240VAC 50Hz, 208/240VAC 60Hz, 277VAC 60Hz - End of Life Instructions
• Environmental Disclosure - Standard shunt trip release MX, ComPacT NSXm, 250VDC, 220/240VAC 50Hz, 208/240VAC 60Hz, 277VAC 60Hz - Product Environmental Profile
• Instruction sheet - PowerPacT B-Frame / ComPacT NSXm - MN or MX Voltage Releases - Instruction Sheet
• User guide - ComPacT NSXm - Circuit Breakers, Earth-Leakage Circuit Breakers, and Switch-Disconnectors - User Guide
• How to video - ComPacT NSXm Accessories - How to Install the Standard MX Module
• Catalog - ComPacT NSX & NSXm Circuit Breakers and Switch Disconnectors from 16 to 630A up to 690V
