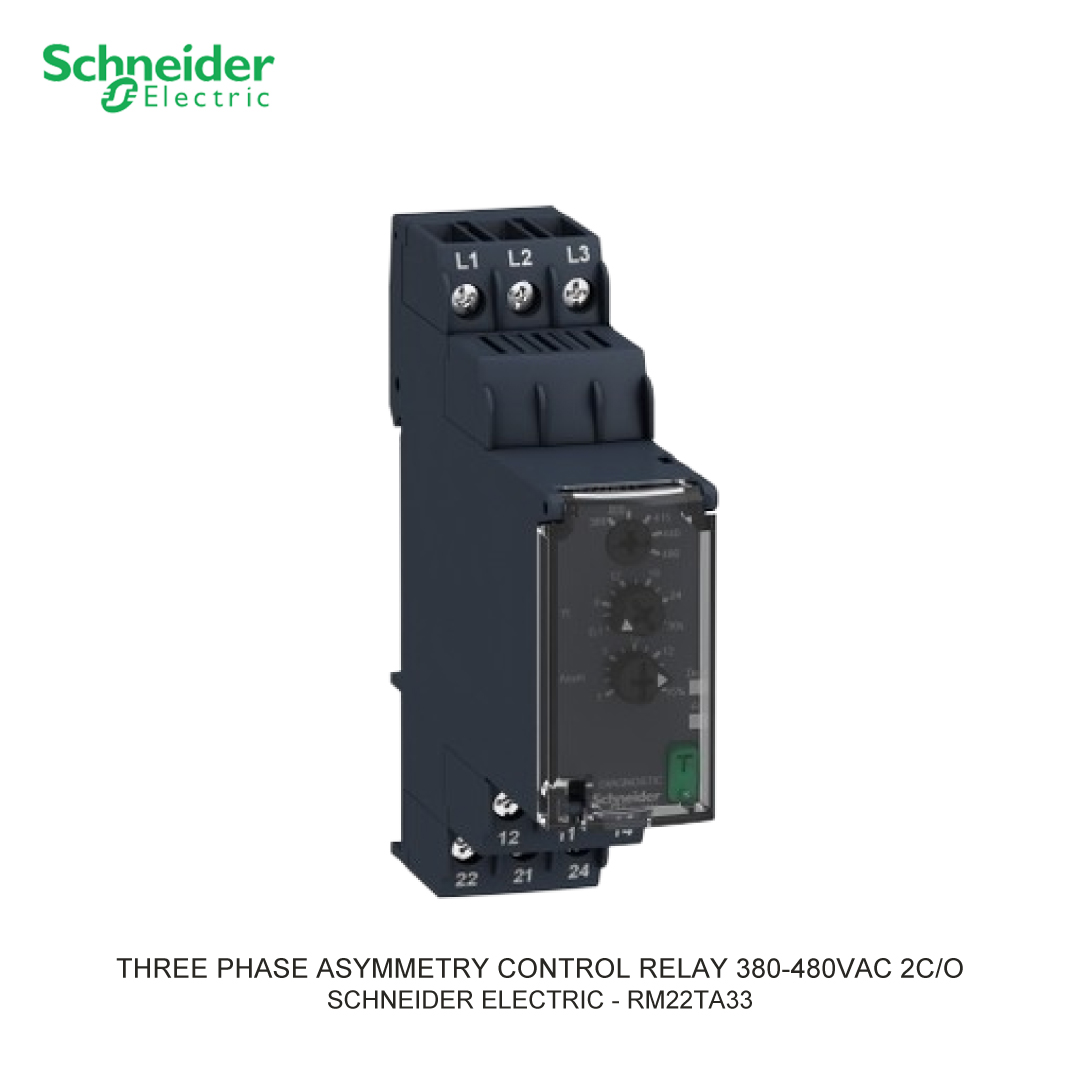

THREE PHASE ASYMMETRY CONTROL RELAY 380-480VAC 2C/O

Relai kontrol asimetri Harmony RM22TA ini memungkinkan pemantauan sirkuit catu daya dalam jaringan 3-fase. Relai kontrol 3-fase modular ini ideal untuk memantau nilai listrik di panel kontrol industri dan bangunan. Relai ini berlaku untuk berbagai aplikasi otomatisasi industri seperti pengangkatan, pengemasan, lift, tekstil, dan pengolahan air. Relai ini memiliki salah satu faktor bentuk paling ramping di pasaran dengan lebar 22,5 mm, memungkinkan pemasangan yang fleksibel dan mudah pada rel DIN, menggunakan ruang yang sama dengan perangkat DIN 1-kutub modular lainnya. Relai ini juga menawarkan fungsi memori yang dapat dipilih, LED terintegrasi untuk menunjukkan status kontrol, penutup yang dapat disegel, dengan pengaturan yang sederhana dan presisi menggunakan sekrup pengatur. Relai ini menyediakan manajemen pematian otomatis dan informasi kesalahan kepada pengguna untuk identifikasi kesalahan dan pemecahan masalah yang cepat. Pengontrol multifungsi untuk berbagai pilihan yang dipilih dalam sistem otomatis logika kabel, ideal untuk perbaikan instalasi lama tanpa menggunakan PLC.

Rentang produk Relai Kontrol Harmony
Tipe relai Relai kontrol
Tipe produk atau komponen Relai kontrol 3 fase
Jumlah fase jaringan 3 fase
Tipe penundaan waktu Dapat disesuaikan 0,1...30 s, +/- 10 % dari nilai skala penuh Tt - penundaan waktu saat terjadi kesalahan
Kapasitas switching dalam VA 2000 VA
Rentang pengukuran tegangan AC 380...480 V
Tipe dan komposisi kontak 2 C/O

Waktu reset 1500 ms pada tegangan maksimum
Tegangan switching maksimum 250 V AC
Arus switching minimum 10 mA pada 5 V DC
Arus switching maksimum 8 A AC
[Us] tegangan suplai terukur AC/DC
Batas tegangan suplai 304…576 ​​V AC

Batas operasi - 20 % + 20 % Un
Konsumsi daya dalam VA 15 VA pada 480 V AC 60 Hz
Ambang batas deteksi tegangan < Tegangan AC 100 V
Frekuensi tegangan suplai 50...60 Hz +/- 10 %
Kontak keluaran 2 C/O
Akurasi pengaturan ambang batas pengalihan +/- 10 % dari skala penuh

Histeresis 2 % tetap atau dapat dipilih
Penundaan pengaktifan daya 650 ms
Siklus pengukuran maksimum 150 ms sebagai nilai rms sebenarnya
Rentang tegangan 380...480 V fase ke fase

Bahan kontak Bebas kadmium
Tipe kontrol Dengan tombol uji
Lebar 22,5 mm
Berat produk 0,09 kg

Kekebalan terhadap gangguan mikro 10 ms

Standar IEC 60255-1

Garansi (dalam bulan) 18

Data Sheets : https://www.se.com/id/id/product/download-pdf/RM22TA33?filename=Schneider+Electric_Harmony-Control-Relays_RM22TA33.pdf

Instruction sheets: https://download.schneider-electric.com/files?p_enDocType=Instruction+sheet&p_File_Name=Harmony+3+Phase+Control+Relay+%28Web_250716%29.pdf&p_Doc_Ref=PKR6406600

Catalog : https://download.schneider-electric.com/files?p_enDocType=Catalog&p_File_Name=DIA5ED2160501EN.pdf&p_Doc_Ref=DIA5ED2160501EN
