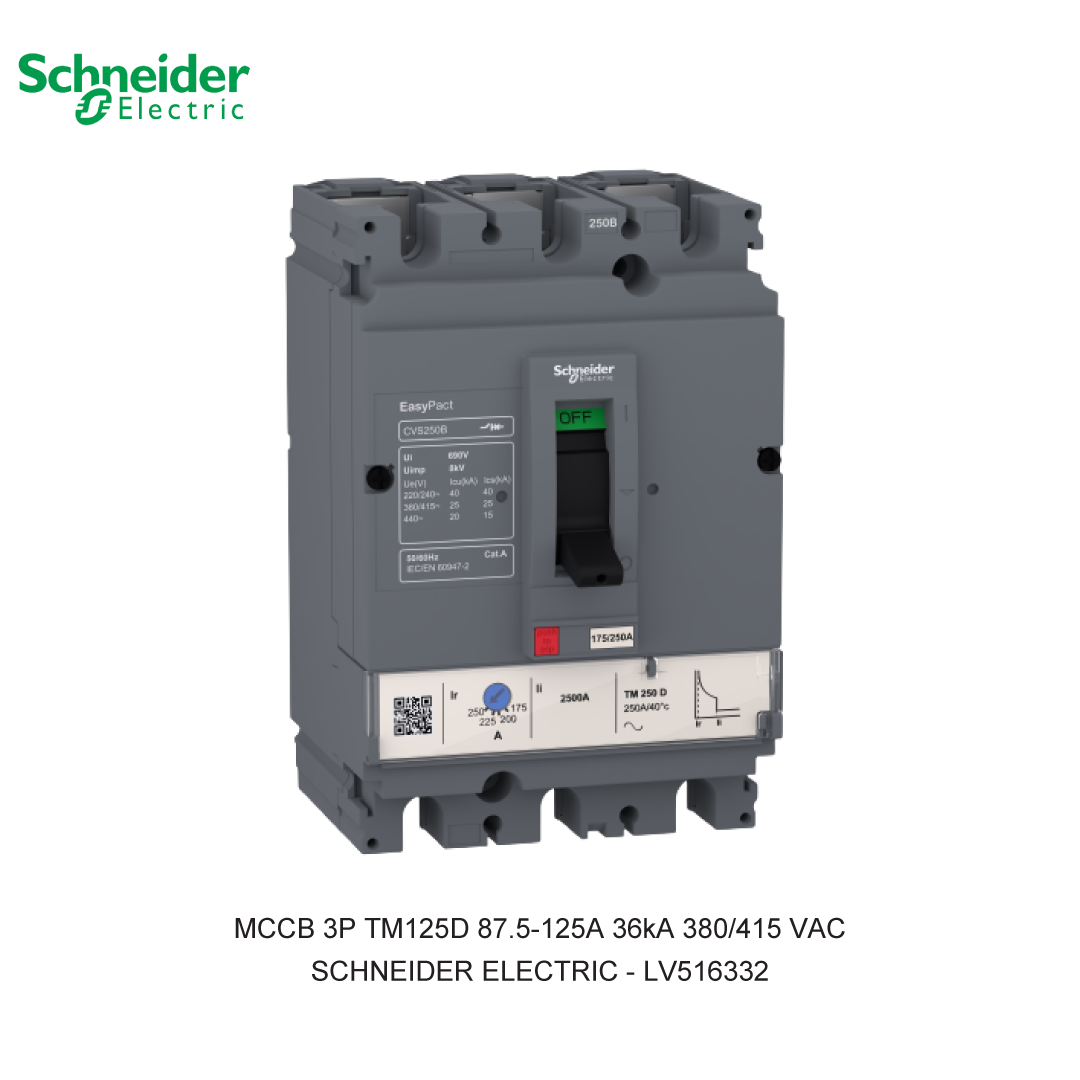

MCCB 3P TM125D 87.5-125A 36KA 380/415VAC

Download the LV516332 MCCB 3P TM125D 87.5-125A 36KA 380/415VAC SCHNEIDER ELECTRIC product datasheet, by clicking  here!

Fungsi MCCB  :

• Kode Produk : LV516332
• Merek : Schneider Electric
• Nama Produk : MCCB 3P TM125D 87.5-125A 36KA 380/415VAC
• Deskripsi : EASYPACT CVS SCHNEIDER ELECTRIC - LV516332
• Rentang: EasyPact
• Rentang produk: EasyPact CVS100...250
• Nama produk: EasyPact CVS
• Nama singkat perangkat: CVS160F
• Jenis produk atau komponen: Pemutus sirkuit
• Aplikasi perangkat: Distribusi
• Deskripsi kutub: 3P
• Deskripsi kutub terlindung: 3D
• Perlindungan kebocoran arde (tambahan Vigi): Tanpa
• Arus terukur [Masuk]: 125 A pada 40 °C
• Jenis jaringan: AC
• Kategori penggunaan: Kategori A
• Jenis kontrol: Sakelar
• Jenis penyesuaian daya tahan lama Ir: Dapat disetel
• Jenis penyesuaian tunda lama: Tetap
• Jenis penyesuaian daya tahan instan Ii: Tetap
• Rentang penyesuaian daya tahan instan: 1250 A
• Indikator posisi kontak: Ya
• Penyangga pemasangan: Pelat belakang
• Mode pemasangan: Tetap
• Sambungan atas: Depan
• Sambungan bawah: Depan
• Sambungan - terminal: Sambungan sekrup
• Pitch sambungan: 35 mm
• Kode kompatibilitas: CVS160
• Lebar: 105 mm
• Kedalaman: 86 mm
• Tinggi: 161 mm
• Berat bersih: 1,5 kg
• Garansi: 18 bulan

EasyPact CVS - Schneider Electric

Teknologi pembatasan arus kesalahan EasyPact CVS dirancang untuk memenuhi persyaratan sebagian besar penerapan perlindungan umum di gedung berukuran kecil hingga sedang, serta memberikan performa tingkat tinggi dan fungsi hemat biaya.Mekanisme pemutusan ganda memastikan adanya pembatasan arus gangguan tinggi Mengurangi tekanan termal pada jaringan distribusi listrik Meningkatkan masa pakai kabel dan pemasangan

Anda dapat berbelanja dengan aman di ListrikKita.com karena semua barang yang kami jual dijamin 100% asli, bergaransi resmi, dan dapat disertai dengan surat keaslian barang. Untuk informasi lebih lanjut atau ingin melakukan pembelian dalam jumlah besar bisa menghubungi tim sales atau marketing kami, dengan klik di sini. Selamat berbelanja

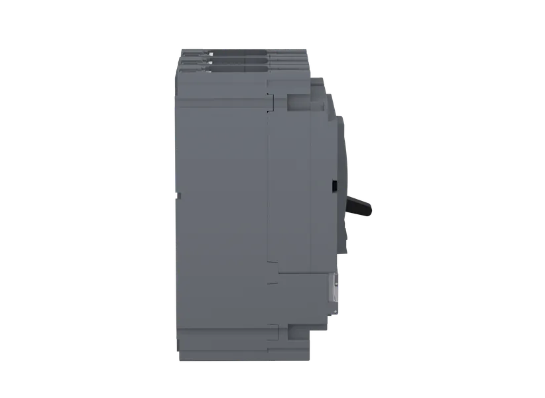

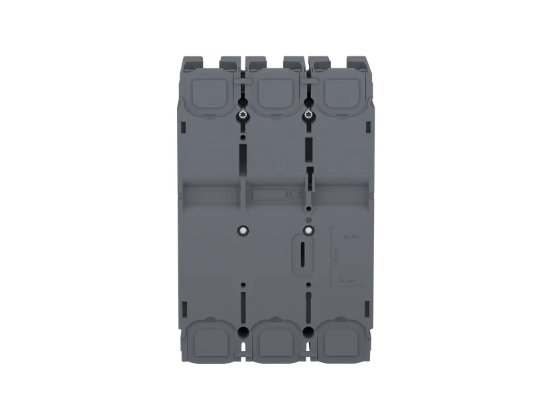

EasyPact CVS160F is a 3 poles 3d fixed circuit breaker with a high level of performance and cost-saving functionality. It is an optimal choice for small and medium-sized buildings protection applications. The breaking capacity (Icu) is 36kA rms at 415VAC 50/60Hz. The operational voltage is 440VAC 50/60Hz. This product embeds a 125A rating thermal-magnetic trip unit (TMD). TMD trip unit provides an adjustable thermal overload protection and a fixed magnetic protection. This 3 poles version (105mm x 161mm x 86mm) comes with a variety of optional functions and accessories. EasyPact CVS160F is compliant with international standards (IEC 60947, CCC, EAC). It can be installed in class II insulation switchboards as it is a class II front face device (IEC 60664-1).

Specification

Type of electrical connection of main circuit	Screw connection
Complete device with protection unit	TRUE
Type of control element	Toggle
DIN rail (top hat rail) mounting optional	FALSE
Number of auxiliary contacts as change-over contact	0
Overload release current setting	0…125 Ampere
With switched-off indicator	TRUE
Rated permanent current Iu	125 Ampere
Rated voltage	440 Volt
Position of connection for main current circuit	Front side
Number of poles	3
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz	36 kiloampere
With integrated under voltage release	FALSE
Motor drive integrated	FALSE
Integrated earth fault protection	FALSE
Adjustment range undelayed short-circuit release	1250 Ampere
Power loss	10.78 Watt
Degree of protection (IP)	IP40
Motor drive optional	FALSE
Device construction	Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting	FALSE

Documents

• Catalog - EasyPact CVS Molded-case Circuit Breakers and Switch-disconnectors - Catalog
• Instruction sheet - Instruction sheet of EasyPact CVS100-250 & Acc.
• Environmental Disclosure - PEP_EasyPact, CVS 100-250A - CVS250F TM250D 3P3D
• How to video - How to install MN MX-05
• Circularity Profile - Eoli_EasyPact, CVS 100-250A, CVS250F TM250D 3P3D
