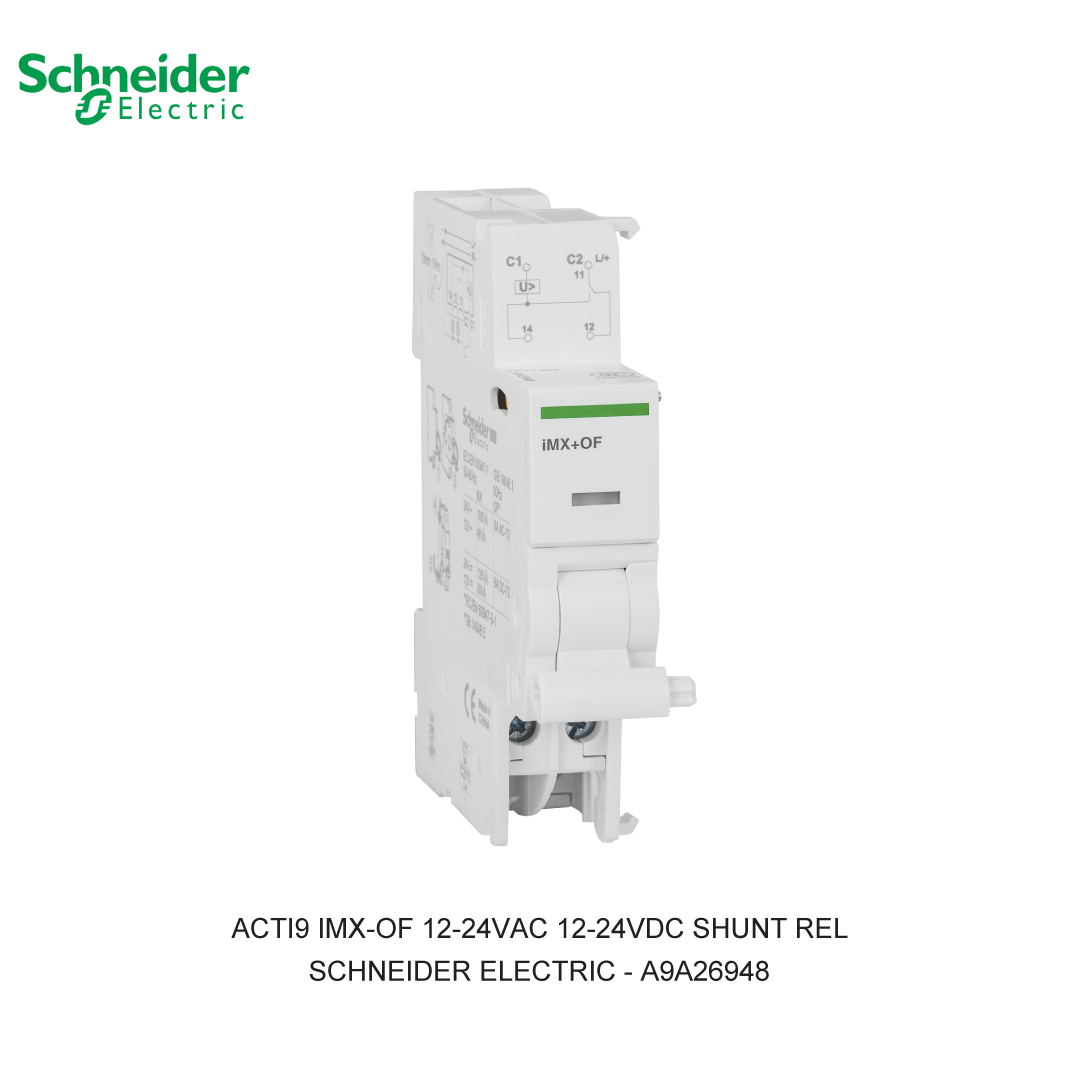

ACTI9 IMX-OF 12-24VAC 12-24VDC SHUNT REL

Untuk unduh datasheet produk A9A26948 voltage release imX+OF tripping unit 12..24 VAC, silakan klik di sini!

Auxiliary Contact Schneider Electric

Auxiliary Contact atau OC Contact merupakan kontak bantu, berupa saklar kecil yang terpasang pada perangkat kontrol listrik seperti pemutus arus, relai, dan juga kontaktor. Alat ini juga menjadi kontak tambahan yang membentuk bagian dari sirkuit untuk meningkatkan jumlah listrik yang bisa mengalir melalui sistem.

Shunt release merupakan aksesoris yang memungkinkan pembukaan circuit breaker dari jarak jauh. Shunt release bisa digunakan secara otomatis ketika terjadi lonjakan arus.

Fungsi Auxiliary Contact:

• Memberikan umpan balik (feedback) tentang status dari kontak utama (main contact)
• Sebagai pensinyalan yang dapat memicu alarm, lampu indikator, atau perangkat kontrol lainnya untuk memberikan informasi real-time tentang status sirkuit utama
• Mengunci kontaktor agar terus bekerja
• Melindungi dari bahaya listrik dengan melepas kelebihan beban

Karakteristik Teknikal:

• Kode Produk : A9A26948
• Brand : Schneider Electric
• Nama Produk : ACTI9 IMX-OF 12-24VAC 12-24VDC SHUNT REL
• Keterangan : ACCESSORIES MCB IC60, IID, IDPN VIGI, RCA AND ARA SCHNEIDER ELECTRIC - A9A26948
• Komposisi Kontak Sinyal : 1 C/O
• Mode Pemasangan : Clip-on
• Dukungan Pemasangan : DIN Rail
• Warna : Putih (RAL9003)
• Lebar : 18 mm
• Standard Auxiliary Contact Schneider Electric A9A26948 : EN/IEC 60947-1, EN/IEC 60947-5-1

Anda dapat berbelanja dengan aman di ListrikKita.com karena semua barang yang kami jual dijamin 100% asli, bergaransi resmi, dan dapat disertai dengan surat keaslian barang. Untuk informasi lebih lanjut atau ingin melakukan pembelian dalam jumlah besar bisa menghubungi tim sales atau marketing kami, dengan klik di sini. Selamat berbelanja!

This Acti9 iMX+OF electrical auxiliary is a shunt release device with open/close auxiliary contact. It is dedicated to Acti9 iC60, iID, iDPN Vigi, iSW-NA. This device includes an open/close contact OF to indicated the position of the circuit breaker. Emergency stoppage by normally open pushbutton. It provides a remote indication of the position of the associated device. The width in 9mm pitches is 2. The product trips the associated device when it is powered on. The In rated operational current is from 10mA (mini) up to 6A (maxi) under 24VDC, 48VDC, 130VDC, 240VDC, 415VDC. The operating temperature is -35°C to + 70°C. The storage temperature is -40°C to + 85°C. This product complies with IEC/EN 60947-5-1 standards.

Specification

Rated voltage	24 Volt
Rated switch current	6 Ampere
Voltage type	AC/DC
With auto test for earth leakage function	FALSE
Width in number of modular spacings	1
Device fitting	Miniature circuit breaker (MCB)
Suitable for max. number of poles main contact unit (total)	4
Number of fault-signal switches	0
Number of contacts as normally open contact	0
Suitable for max. current main contact unit	63 Ampere
Number of contacts as change-over contact	1
Function	Shunt release (for power circuit breaker)
Number of contacts as normally closed contact	0

Documents

• Declaration of conformity - EU_declaration_MX_OF
• Circularity Profile - Acti9 - Auxiliary Contact - iOF 1OC 100mA-6A - Product End of Life Instructions
• Environmental Disclosure - Acti9 - Auxiliary contact iOF - 100mA to 6A -24VAC to 415VAC - Product Environmental Profile
• Catalog - Multi9 - Catalog 19 December 2024 - Multistandard protection for OEM applications
• How to video - How to install Acti 9 electrical auxiliaries - Episode 1: Introduction
