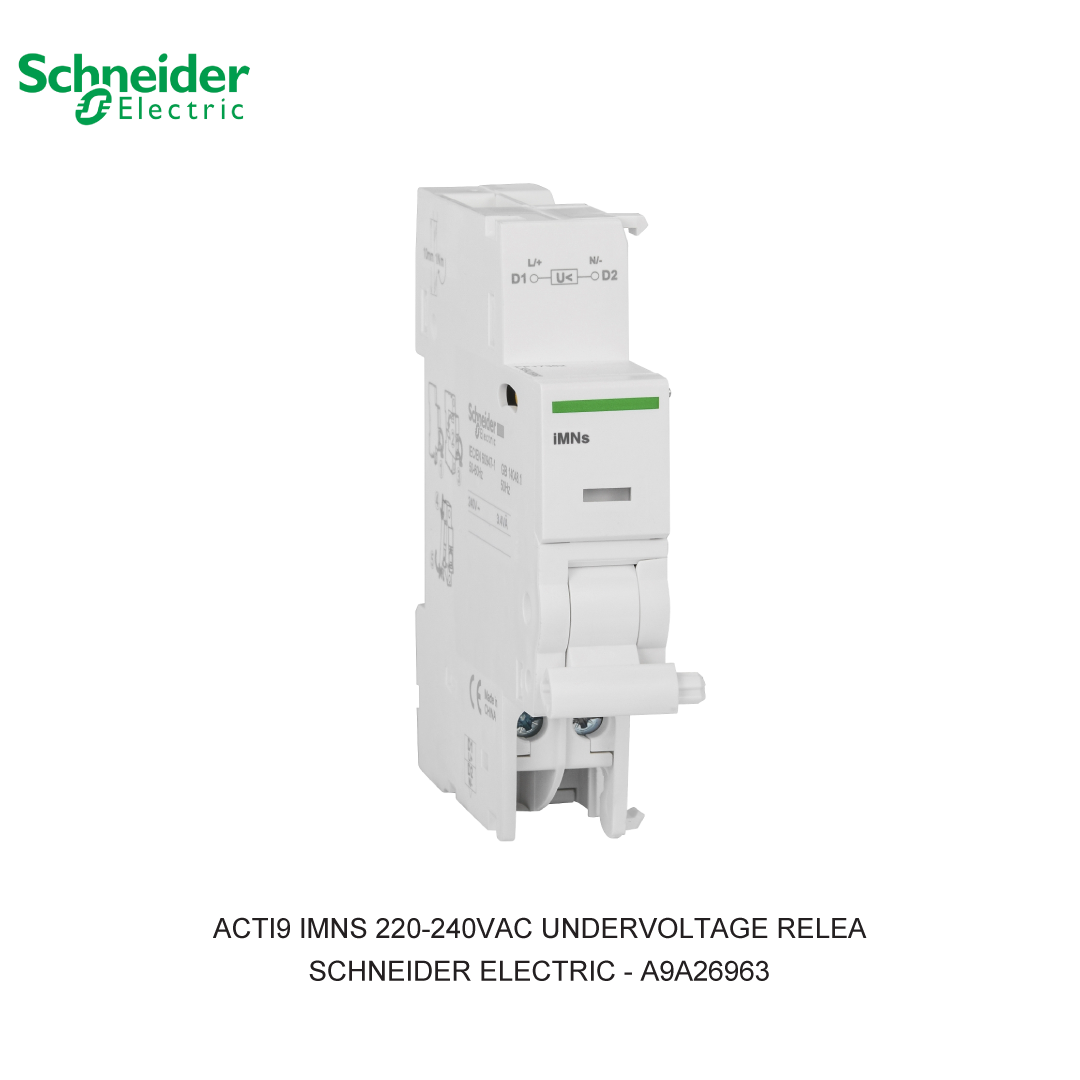

ACTI9 IMNS 220-240VAC UNDERVOLTAGE RELEA

Untuk unduh datasheet produk A9A26963 voltage release iMNs tripping unit 220..240 VAC, silakan klik di sini!

Auxiliary Contact Schneider Electric

Auxiliary Contact atau OC Contact merupakan kontak bantu, berupa saklar kecil yang terpasang pada perangkat kontrol listrik seperti pemutus arus, relai, dan juga kontaktor. Alat ini juga menjadi kontak tambahan yang membentuk bagian dari sirkuit untuk meningkatkan jumlah listrik yang bisa mengalir melalui sistem.

Undervoltage Release merupakan pelepasan tegangan rendah, yaitu komponen yang berfungsi untuk membuka circuit breaker saat tegangan suplai turun di bawah batas yang telah ditetapkan.

Fungsi Auxiliary Contact:

• Memberikan umpan balik (feedback) tentang status dari kontak utama (main contact)
• Sebagai pensinyalan yang dapat memicu alarm, lampu indikator, atau perangkat kontrol lainnya untuk memberikan informasi real-time tentang status sirkuit utama
• Mengunci kontaktor agar terus bekerja
• Melindungi dari bahaya listrik dengan melepas kelebihan beban

Karakteristik Teknikal:

• Kode Produk : A9A26963
• Brand : Schneider Electric
• Nama Produk : ACTI9 IMNS 220-240VAC UNDERVOLTAGE RELEA
• Keterangan : ACCESSORIES MCB IC60, IID, IDPN VIGI, RCA AND ARA SCHNEIDER ELECTRIC - A9A26963
• Komposisi Kontak Sinyal : 1 C/O
• Tegangan Control Circuit : 220…240VAC
• Mode Pemasangan : Clip-on
• Dukungan Pemasangan : DIN Rail
• Warna : Putih (RAL9003)
• Lebar : 18 mm
• Standard Auxiliary Contact Schneider Electric A9A26963 : EN/IEC 60947-5-1

Anda dapat berbelanja dengan aman di ListrikKita.com karena semua barang yang kami jual dijamin 100% asli, bergaransi resmi, dan dapat disertai dengan surat keaslian barang. Untuk informasi lebih lanjut atau ingin melakukan pembelian dalam jumlah besar bisa menghubungi tim sales atau marketing kami, dengan klik di sini. Selamat berbelanja!

This Acti9 iMN electrical auxiliary is an instantaneous undervoltage release. It is dedicated to Acti9 iC60, iID, iDPN Vigi, iSW-NA. It prevents device closing again until its input voltage has been restored. The width in 9mm pitches is 2. The Uc control circuit voltage is 220…240VAC. It can be mounted on a DIN rail for modular installation. The product color is white (RAL9003). The operating temperature is -25°C to + 50°C. The storage temperature is -40°C to + 85°C. This product complies with IEC/EN 60947-5-1 standards.

Specification

Rated voltage	240 Volt
With auto test for earth leakage function	FALSE
Voltage type	AC
Device fitting	Miniature circuit breaker (MCB)
Width in number of modular spacings	1
Suitable for max. number of poles main contact unit (total)	4
Number of fault-signal switches	0
Number of contacts as normally open contact	0
Suitable for max. current main contact unit	63 Ampere
Number of contacts as change-over contact	0
Function	Under voltage coil
Number of contacts as normally closed contact	0

Documents

• Declaration of conformity - MN_iMN_MNs_MNx_EU_declaration
• Circularity Profile - Acti9 - Auxiliary Contact - iOF 1OC 100mA-6A - Product End of Life Instructions
• Environmental Disclosure - Acti9 - Auxiliary contact iOF - 100mA to 6A -24VAC to 415VAC - Product Environmental Profile
• Catalog - Multi9 - Catalog 19 December 2024 - Multistandard protection for OEM applications
